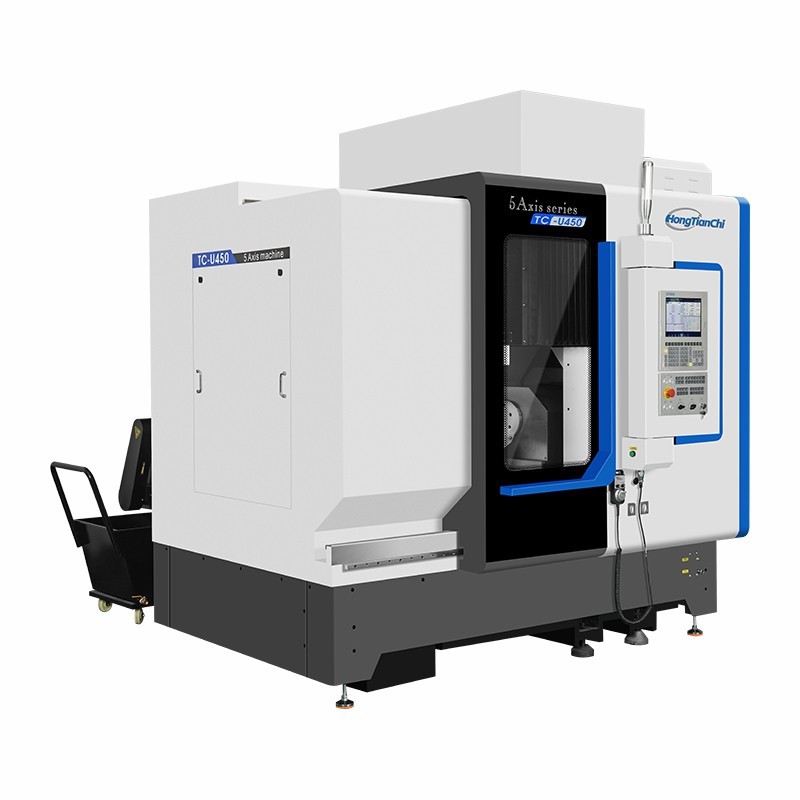

TC-U 450 5- tengely CNC portál megmunkáló központ

A TC-U450 egy nagyteljesítményű 5- tengelypanál-megmunkálási központ, amelyet autóipari formák, turbinapengék és repülőgép-alkatrészek . precíziós gyártására terveztek. DDR nyomatékmotorok (450/900N · m A-tengely) és BBT40/HSKA63 orsó rendszer.

Alapvető előnyök

- 18000 RPM Direct-hajtás orsó 35N · m Folyamatos nyomaték fenntartja ± 0,005 mm hőstabilitást

- 32- Tool Arm-Type magazin eléri a 3- második szerszámváltoztatását a folyamatos produkcióhoz

- Lynuc/SynTEC/HNC CNC rendszer RTCP -vel lehetővé teszi a True 5- komplex geometriák tengelykontúráját.

- Nagy teherbírású öntöttvas szerkezet Hiwin/PMI lineáris útmutatókkal (35# fokozat) ellenáll a 150 kg-os munkadarabok terhelésének

-Az integrált mérlegek és a 8 mm-es előre feszített gömbcsavarok biztosítják a mikron szintű pozicionálást

Műszaki kiemelés

X/y/z gyors takarmány 24 m/perc|A /c tengely tartomány ± 120 fok /+360 fok|Munka boríték φ500 × 500 mm
Orsós hűtés kettős áramkörhűtő|Pontosság 5 ARC-SEC forgó tengely

Ideális azoknak a gyártóknak, akik nagysebességű alumíniumötvözeteket és edzett acélokat igényelnek, az U450 Compact 2 . 5 × 2 . 4 × 2,55 m kombinálja az űr hatékonyságát az ipari minőségű tartóssággal. A szokásos vezeték nélküli szondázási rendszer és az Ishan automatikus kenése minimalizálja a beállítási időt, miközben meghosszabbítja az alkatrészek élettartamát.

Műszaki paraméter

Tétel	Név	Egység	TC-U450
Megmunkálási tartomány	Orsó orr az asztal felületétől	mm	90-500
Utazási	X tengelyes utazás	mm	500
	Y tengelyes utazás	mm	700
	Z-tengely Tavel	mm	400
	A-tengely dőlésszög	fok	± 110 fok
	C-tengely forgás	fok	N × 360 fok
Forgóasztal	Meghajtó típus	-	DDR közvetlen meghajtó
	Asztalátmérő	mm	Φ320
	Max . munkadarab átmérője	mm	Φ500
	Lökés	-	6/12H7
	Középső lyuk átmérőjű	mm	Φ60
	Munkadarab terhelési kapacitása	kg	Kevesebb vagy egyenlő 150
	A-tengely nyomaték (névleges/csúcs)	N· m	600/1200
	C-tengely nyomaték (névleges/csúcs)	N· m	250/500
Orsó	Kúpos	-	BBT40/HSKA63
	Max . sebesség	fordulat	18000/20000
	Meghajtó típus	-	Motoros orsó
	Névleges teljesítmény	KW	20
CNC rendszer	Vezérlőmárka	-	SYNTEC 220MA -5/lynuc n5e/hnc -848 D
Takarmánytengelyek	X/y/z golyócsavar	mm	3208/3208/3208
	X/y/z útmutató	mm	35#/35#/35#
	X/y/z gyors áthaladás	mm/perc	20000/20000/20000
	Légkondicionáló gyors áthaladás	fordulat	60/100
	/Y/z (fék) motor teljesítménye	KW	SYNTEC: 2,4/2,4/3.1 Lynuc: 2,3/2,3/2,3 HNC: 2,4/2,4/2.4
Vágási sebesség	X/y/zaxis sebesség	mm/perc	10000
	A-tengelysebesség	mm/perc	8000
	C-tengelysebesség	mm/perc	10000
Gépi pontosság	X/y/z pozicionálási pontosság	mm	0.008
	X/y/z megismételhetőség	mm	0.005
	Légkondicionáló pozicionálási pontosság	íves	±12
	Légkondicionáló megismételhetőség	íves	±5
Szerszámmagazin	Kapacitás	T	24/32
Szerszámmagazin	Beír	-	Lemez típusú ATC
Más	Gépméretek (LXWXH)	mm	2758x3015x2667
	Gépi súly (kb. .)	kg	6200
	Teljes energiafogyasztás	KVA	35
	Szükséges légnyomás	MPA	0.6-0.7
	Tápegység	-	3- 380V/50Hz fázis (konfigurálható)
